一种少花蒺藜草果实的采集装置

[实用新型] 一种少花蒺藜草果实的采集装置

授权公告号：CN204259453U

授权公告日：2015.04.15

申请号：2014206692552

申请日：2014.11.11

专利权人：内蒙古民族大学; 田迅

发明人：田迅

地址：028300内蒙古自治区通辽市霍林河大街22号

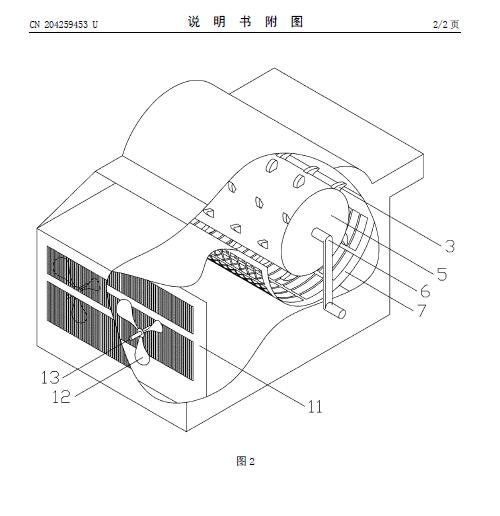

摘要： 少花蒺藜草在成熟时，果实表面会形成尖细的硬刺，除手工方法采集少花蒺藜草的果实外，没有更好、更便捷的方法。本实用新型提供一种少花蒺藜草果实的采集装置，其特征是：本实用新型由附带有脱粒齿的滚筒、主轴、摇把、筛网、风扇和罩壳等组成，滚筒（5）和摇把（8）固定在主轴（6）上，筛网（7）位于滚筒下方，风扇（12）固定在前进风栅格（14）和后进风栅格（11）之间，摇动摇把使滚筒旋转产生离心力，使少花蒺藜草果实从茎上脱落，脱落下来的少花蒺藜草果实将通过滚筒下方半圆形的筛网进行过筛。在本装置的前端装有电动风扇，可以向本装置内内部送风吹气，将果实筛选过程中产生的杂物吹向本装置尾部的排风口并排出，以提高少花蒺藜草果实采集的质量。
